精灵vision中继加装功放图文教程

来源:上海航拍     作者:苏州航拍     发布时间:2015-04-26 21:32    已经有:人看过

【特別声明!! 】效果如何決定在天线的选择,要高要远,可更换平板指向天线,飞不回來或炸机后果请自负,一切都要以周遭所有的人身财产安全为第一优先考虑!!图传效能的提升也沒有保证,因为可能跟做人的品德与有无常做善事有关吧!

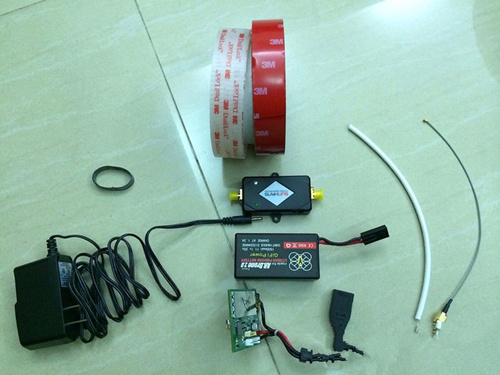

【教程开始】准备的东西先从最上面开始,红色是3M双面胶,白色透明是3M子母扣,右边最重要的是那条必須超过20公分的IPEX转SMA 公头公针的线,白色热缩管可有可无,中间是放大器,AD2电池与AD2玩坏的主机板(这个电源可以找输出11.1V的模型用电池,充电器也需要,属于自我发挥的地方),左边是放大器的电源供应器,还有一小段不要的脚踏车轮胎,除了登山车的內胎以外都适合。

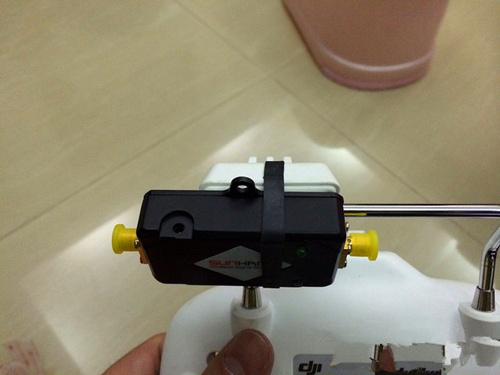

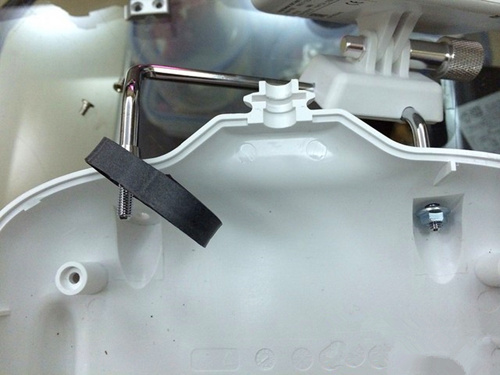

先把遥控器拆开,使用尖嘴钳把固定铁架的2个螺丝松开后套入废轮胎或适当大小口径的橡皮筋!

这个底部先貼3M双面胶

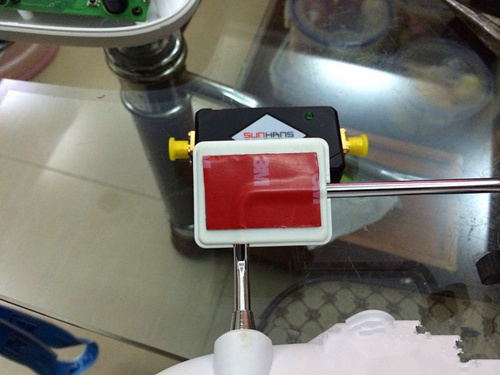

放大器电源孔朝上贴上去

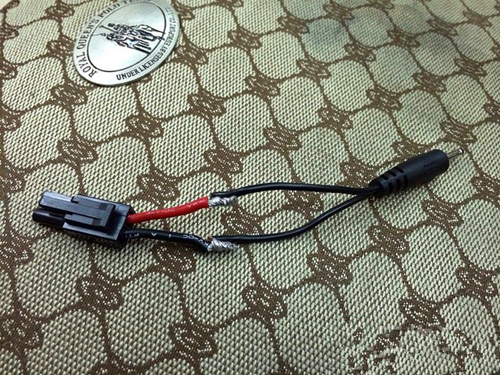

把电源供应器的接头剪掉,提示各位电线上有灰色记号的是负极,全黑的是正极! 左边要看你准备的外挂电池相对应的接口,可以先买好模型电池后,问一下模型店或电子材料行请他们帮忙配! 我是直接把坠河那台AD2的主机板,割掉器官移植过來遗爱人间。

遥控器的标签与电池各贴上3M子母扣,电池可以方便取下來充电

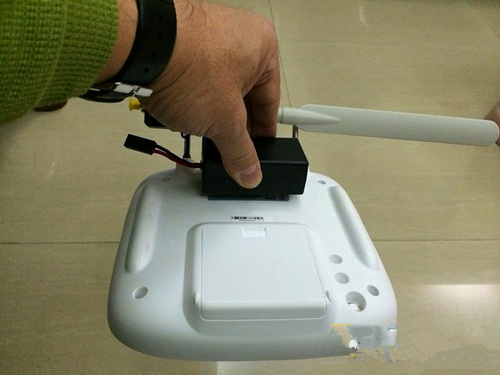

压一下扣住后除非倾斜拔开,否則黏扣力绝不会让电池掉下來

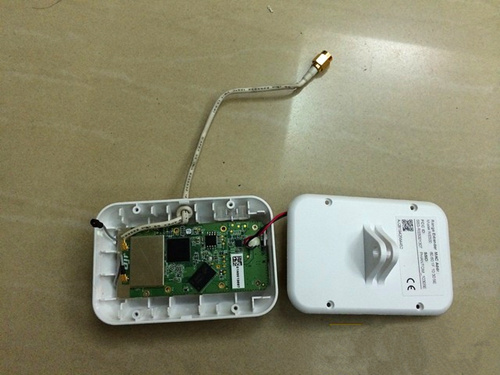

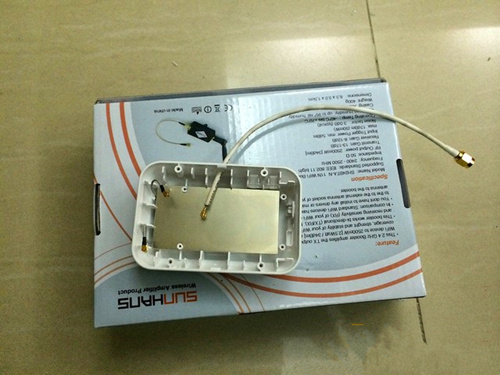

钻个适当的孔好让IPEX接头能够穿过去

步骤8

步骤9

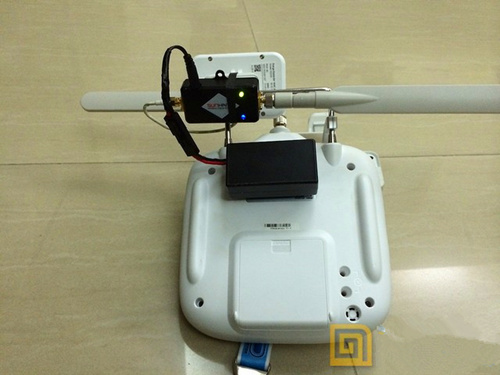

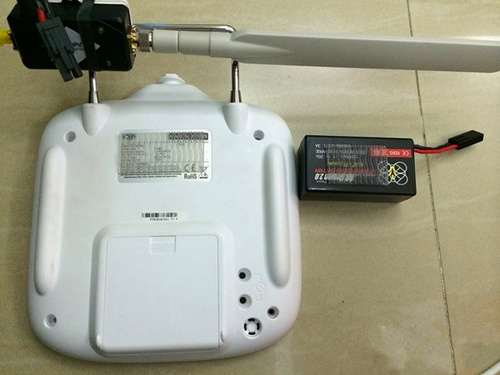

装回去后就完成了,,,,注意!!!放大器沒装天线就上电很容易烧掉,別说我没警告!!

要先开原厂中继的电源再把功放电源插上去,如果顺利,蓝灯大约30秒会开始***闪烁!开机的順序一定要先拔掉功放的电源!!!

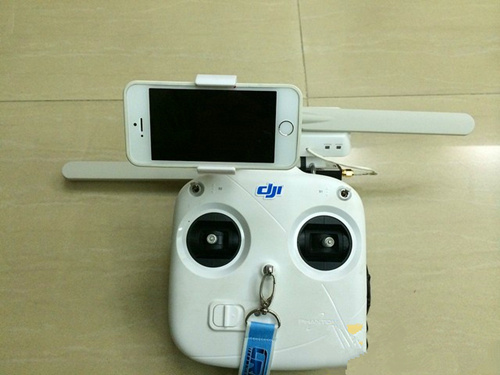

整体搭配感还不错,选灰色的双频天线是因为有滤波收发灵敏度较好(厂家说的),所以就沒有选全白的系列

以上的改装从构思到零件部品的采购花了很多时间去思考,请量力而为,按图索骥让各位也可少走很多冤枉路与少花冤枉钱。
