自制航拍3GX数据线图文教程

来源:上海航拍     作者:苏州航拍     发布时间:2015-04-21 19:11    已经有:人看过

这个教程是专门鄙视亚拓官网卖高价品的,小伙伴们看了后一定要收藏分享哈。感谢zhengyangliu的丰衣足食。

先从3GX的上位机入手,由安装软件时它同时安装了FTDI的驱动,可以推测3GX与上位机的驱动一定是使用USART串口协议的,而其USB数据线一定是FTDI的RS232转TTL的芯片。自此就容易制作自制航拍3GX数据线。

需要准备的原材料: “USB转TTL 支持3.3V 5V双电源FT232RL FTDI”的模块 这同时也是 MWC的调试器。见图一(淘宝可以搜,其价格大概在20RMB左右。)

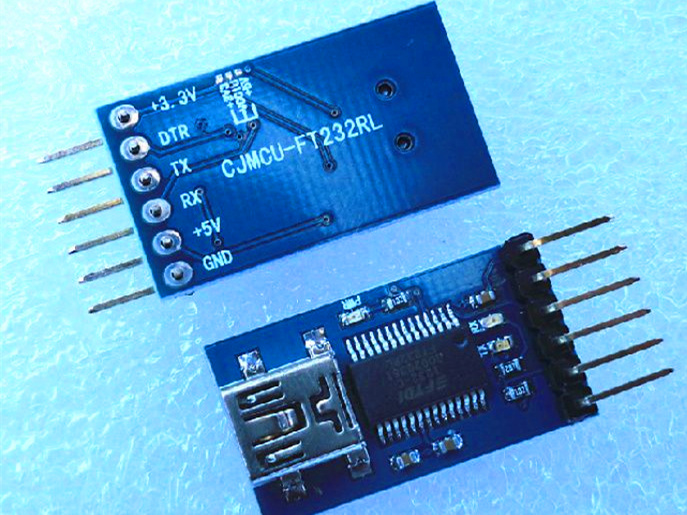

图一:USB转TTL 支持3.3V 5V双电源FT232RL FTDI模块

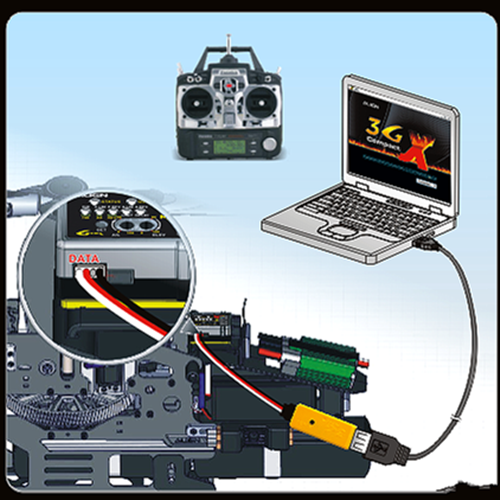

图二:上位机的接线说明

看到它一共有三条线接入3GX,注意是三条线,而3GX与计算机连接时必须要插上电源,可以分析出USB线只负责信号传输而不负责供电,所以可以得到只有黑色的线是地线,而其他两根线一定是传输数据的包括红色。此处红线并非是Vcc!

现在不清楚的只是红白两线哪条是TXD、哪条是RXD。(USART的知识,不懂得请百度。) 因为手上有一个小姨子陀螺仪,所以数据线和3GX的接口也完美通过了,如果没有那种接口的朋友可以尝试使用细线之类的连接我就不提你们想办法了。

经过检验,从左数,第一根白色接RXD,红色接TXD,而黑线不用说肯定是接GND,与上面买的那个转换模块的接口对应

 用这条数据线我成功的与我的3GX联机并升级了固件。

图三:3GX联机并升级了固件

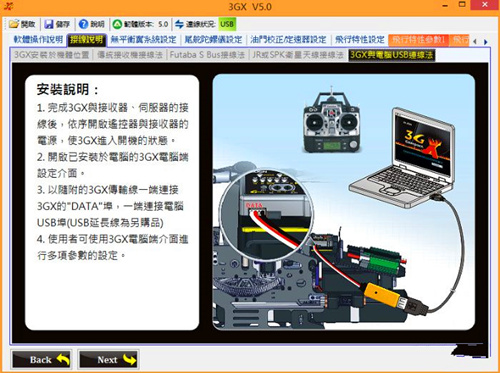

从图三的软件界面图可以看到,已经通过USB连接,而且固件版本是5.0.(发帖之前升级的)。
