利用WR703N打造低成本无线图传方案

来源:航拍网络     作者:苏州航拍     发布时间:2013-12-02 19:51    已经有:人看过



  感谢sunny291285网友提供的本方案

最近WR703N这个小东西比较火,刷机后能实现离线下 载,U盘挂载,摄像头挂载等等功能,本帖就是用到了摄像头挂载这个功能实现无线视频传输,并安装在四轴上。由手机端进行接收。这里申明下,本帖只是对 WR703N进行比较粗浅的改造,所有的东西均可在网上找到相关资料,只是将其打包给各位模友。根据本人的经验,只要有设备有时间均可改造成功!

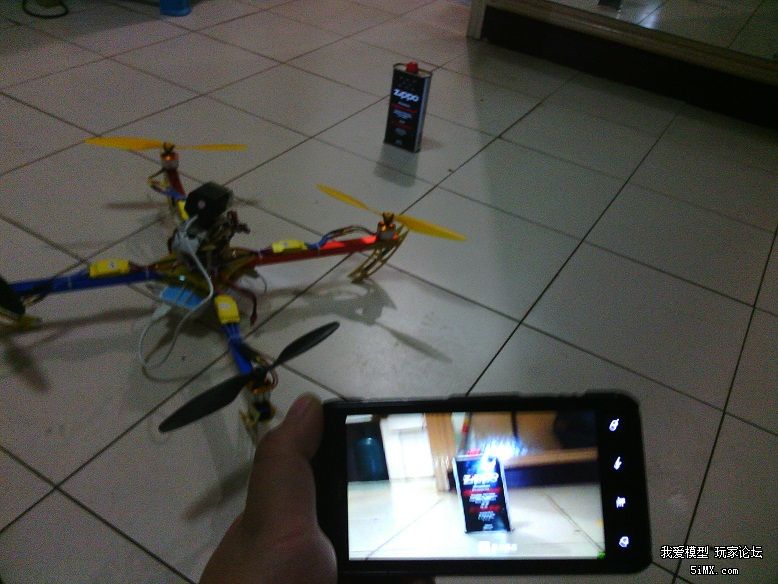

成功图
刷机成功后图像

需要准备的硬件:
      在上面的引用贴中已经有了,这里只是实现图传,需要的东西会少一点
      1、WR703N一个  100元左右
      2、UVC摄像头一个 60元左右
      3、安卓手机一部

需要准备的软件:
       1、WR703N刷机固件
             固件一:金山快盘附件:wifi-robots-openwrt-wr703n-v1-factory.rar (3.1 MB)
             固件二:金山快盘附件:wifi-robots-openwrt-wr703n-v1-sysupgrade.rar (3.1 MB)
       2、手机端软件
                金山快盘附件:WIFIRobotV1.02.apk (404.6 KB)
           注:手机端是支持安卓2.3的,如果是3.0乃至4.0的系统请百度“WIFIROBOT安卓下 载”
       3、winscp工具软件 请百度下 载
       4、putty工具软件  请百度下 载

刷机步骤:
        1、首先把WR703N刷成我们需要的准无线图传模块,其实就是给WR703N刷OPENWRT,再刷入集成UVC摄像头驱动的固件就可以了。(固件中已集成好)

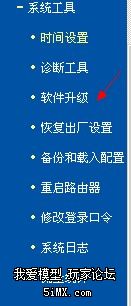

  如果你的路由是官方的系统,请下 载固件一,也就是后面为“factory”的文件,解压得到一个.BIN后缀的文件,按官方说明书中的软件升级方法来刷入。
       见图一和  图二



图一       图二
        图一                                 图二

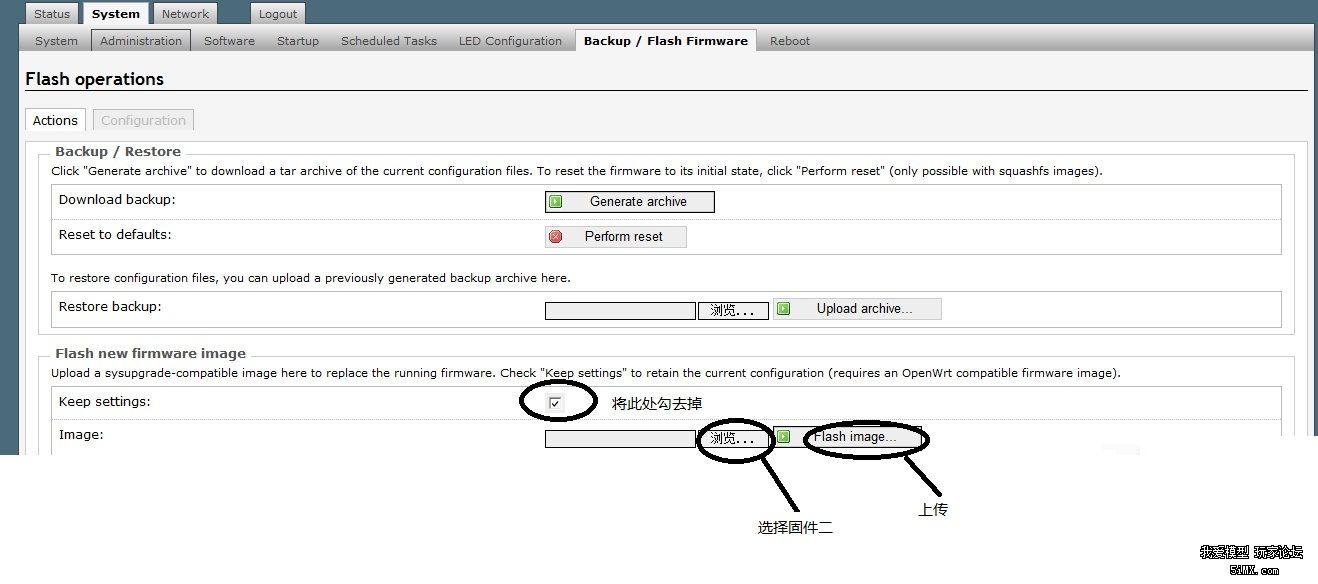

 2、在刷成OPENWRT后,网线连接路由器,浏览器输入192.168.1.1 即进入了一个新的界面,在此刷入第二个固件,即后面为“sysupgrade” 的.BIN文件,  见图三:

sysupgrade

完成上面的步骤,你的路由就已经可以进行无线视频了,现在连上UVC摄像头。手机WIFI连接上路由器。在手机上安装WIFIROBOT应用。打开。。。。OK。

重要申明!!刷机有风险,一旦变砖了不是不可以修复,但那样会耗去大量的时间。同时,在上面刷路由的步骤中,一定不能断电!断电后变的砖貌似还不知道怎么救。必须等其自动重启方可进行下步工作!
