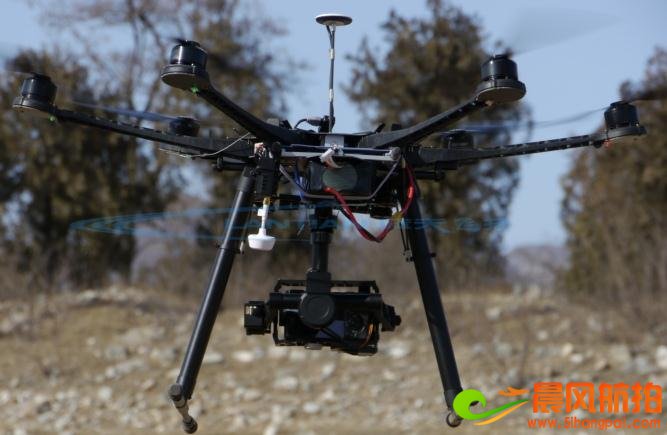

大疆S800六轴航拍无人机

来源:上海航拍     作者:杭州航拍     发布时间:2015-03-19 21:40    已经有:人看过

大疆S800六轴航拍无人机规格参数:

机架

对称电机轴距800mm
单臂长度350mm
整臂重量(含电机、电调、螺旋桨)304g
中心架直径240mm
中心架重量365g
脚架尺寸500mm(长)×415mm(宽)×320mm(高)
(顶部宽度:145 mm)
脚架重量428g
总重量2.6Kg


飞行参数

起飞重量5.0Kg ~ 7.0Kg
负载重量0Kg ~ 2.5Kg
动力电池LiPo (6S、10000mAh~15000mAh、最小15C)
最大功耗2100W
悬停功耗720W(起飞重量6Kg时)
悬停时间最大: 16min
@10000mAh&起飞重量6Kg

电机

定子尺寸41×14mm
KV值320rpm/V
最大功率360W
重量147g


电调

电流40A OPTO
电压6S LiPo
兼容信号频率30Hz ~ 450Hz
驱动PWM频率24KHz
重量18g


螺旋桨

材质碳纤维
尺寸15×04in
重量15g

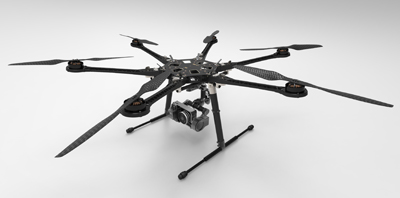

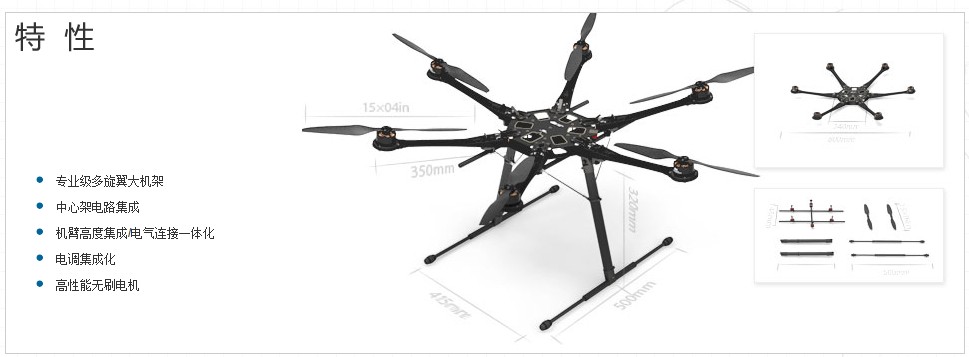

大疆DJI六轴筋斗云S800多轴航拍飞机



专业级多旋翼大机架 for s800

Spreading Wings 筋斗云S800是专为商业航拍及资深的航模爱好者们开发的一款专业级六旋翼飞行器平台,具有飞行稳定、大载重、长航时等优点,配合DJI专业的多旋翼飞控WooKong-M系列产品,可轻松完成精准悬停、匀速巡航、大机动转弯等飞行动作。



中心架电路集成 for S800

从电池接入的电路,到各个机臂上电子部件的线路、以及到主控电源管理模块的线路、甚至云台的线路,全部创新地集成在了中心架的面板中。不仅大大降低了布线的复杂度,使线路清晰明了,减少了出现故障的几率,也是实现快拆结构的重要组成部分。

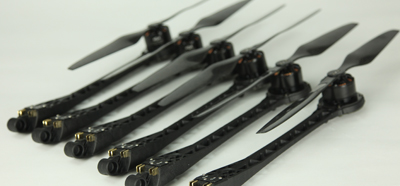

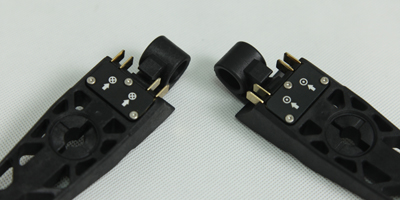

机臂高度集成、电气连接一体化 for s800

创新的集成设计,将连接电机、电调、LED信号灯的电源线路和信号线路都内嵌至机臂中,使S800的机臂成为一个外观简洁的整体,而不再是一堆分散的部件和电线,特殊的插槽设计使机臂与中心架之间的电路连成一体化。此整体设计经过长时间的严格测试,安全可靠,简单稳定。



电调集成化 for s800

直接将电调部件内置在电机的下端,使机臂整体外观简洁美观,同时解决了散热的问题。电调包含LED指示灯,在实际飞行时可以清晰地辨认飞行器头尾的方向。

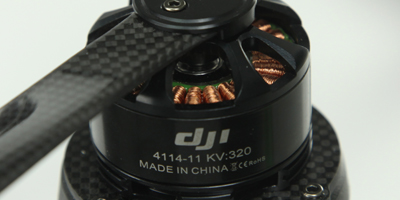

高性能无刷电机 for s800
特殊设计的高性能无刷电机,不仅噪音低、运转顺畅、震动小,大大提高了飞行器的稳定性,同时也具有维护简单,使用寿命长的优点。

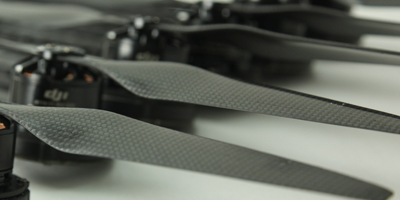

高效碳纤维螺旋桨 for s800
S800配备的每一支碳纤维螺旋桨都经过实际的转动测试,在平衡性上经过严格的筛选。不仅外观精美,还具有重量轻、效率高、强度高等特性。

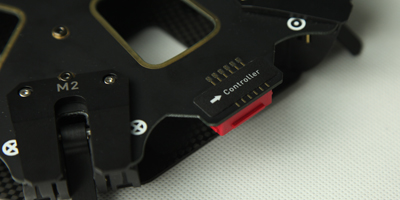

清晰明了的安装标识 for s800

中心架与机臂之间有清晰的匹配安装标志,机臂的安装顺序与主控的通道顺序之间也有清晰的标识匹配,可以大大避免安装错误。

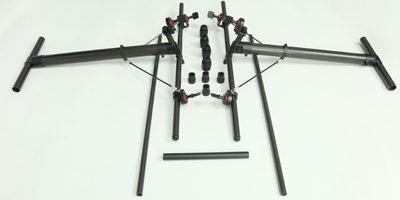

脚架的快拆结构 for s800

简单的步骤即可实现S800脚架快拆,便于运输和携带。高强度的脚架几乎全部由碳纤维制成,无论从韧性上,还是硬度上都经得起大载重的考验。



完美匹配WooKong-M专业自驾仪 for s800

中心架上已经内嵌了WooKong-M 飞控系统的 IMU安装位置,此外,在中心架的插槽上也清楚地标识了WooKong-M主控器的通道编号,方便快速准确地安装飞控部件。
