Openlrs/Turnigy9XR -DIY收发天线教程(100mw10km)

来源:航拍网络     作者:消息     发布时间:2015-03-18 00:33    已经有:人看过

  OrangeRX Openlrs 433Mhz 100mw Tx/Rx是目前市面上最便宜的433设备(9通道100mw接收+发射共约$50)。配合廉价简单的自制天线,目前有人飞到了8km的距离。

Openlrs (Open Long Range System) 是一个目前国际上较为流行的开源433遥控项目。
优点:
硬件开源,价格极其低廉(100mw发射模块约$20,1w发射模块约$50)
开源开源,持续更新,新功能不断加入,性能不断提升(flitetest和IBCrazy做过多项对比测试,Openlrs 1w系统性能超过Dragonlink(约$280))。

目前硬件生产主要有两家:
1. OrangeRX,只生产100mw收发模块;
2. Flytron,除100mw收发模块,还有1w发射模块,另外还有7w功放模块;
(上次把FPV搞到太空去的David用的就是Openlrs 433+7w功放,但他实际只用了2w的功率)

目前固件:
比较流行的是Rcgroup上kha开发维护的Openlrsng,最新版本3.0.

一拖二,接收模块和发射模块硬件完全相同,通过刷不同固件实现不同功能。
也可以用两个接收,一个刷发射固件,一个刷接收固件。
接收和发射可以工作在双工模式(都为100mw),当超距丢包时,发射模块会发出蜂鸣声提示。
在没有OSD rssi功能时,这个蜂鸣提示功能非常赞!

发射端Moxon天线制作

OrangeRX 433原装天线非常垃圾,大概300m就会失控。自制简单天线可以轻松达到3-5km。
发射端采用Moxon天线。它最大特点是能把几乎所有功率集中向前端发射,避免的向后发射的浪费。发射角度约为100度。
相比单极天线,Moxon至少能增加一倍距离。

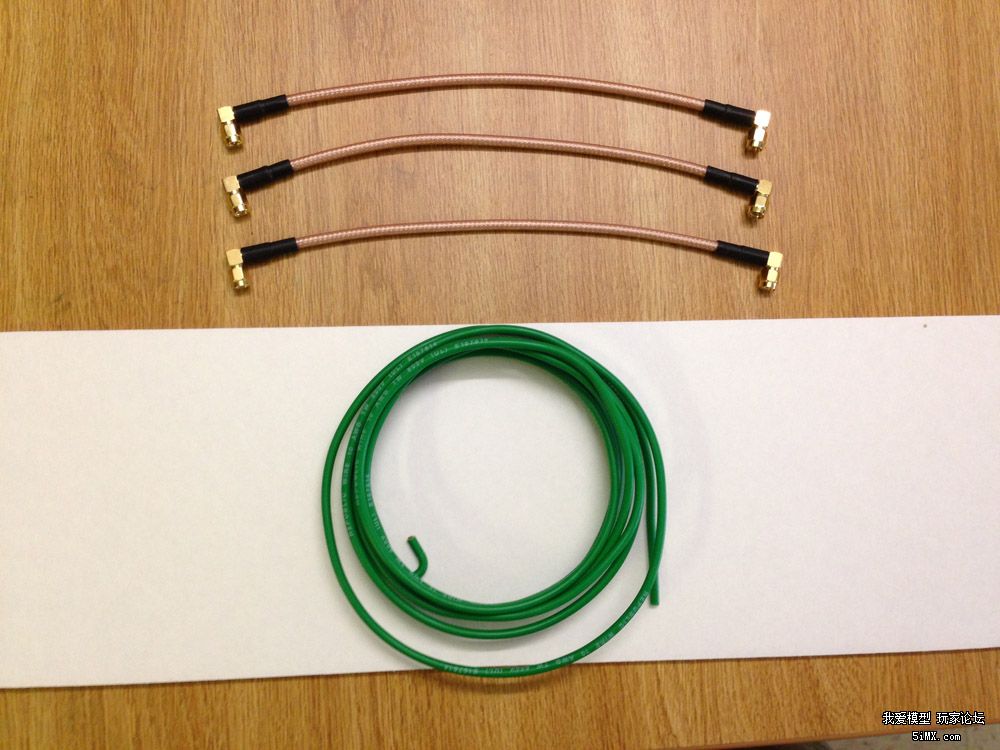

所需材料。同轴线,10AWG铜线,泡沫板。

所需材料。同轴线,10AWG铜线,泡沫板。

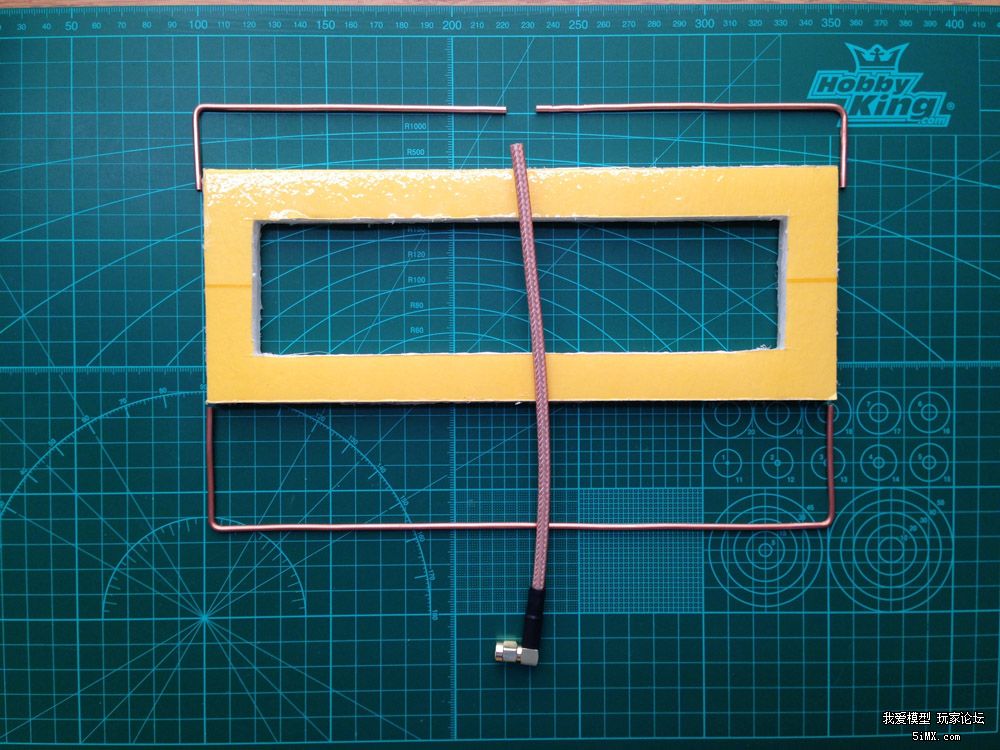

各部件准备就绪。

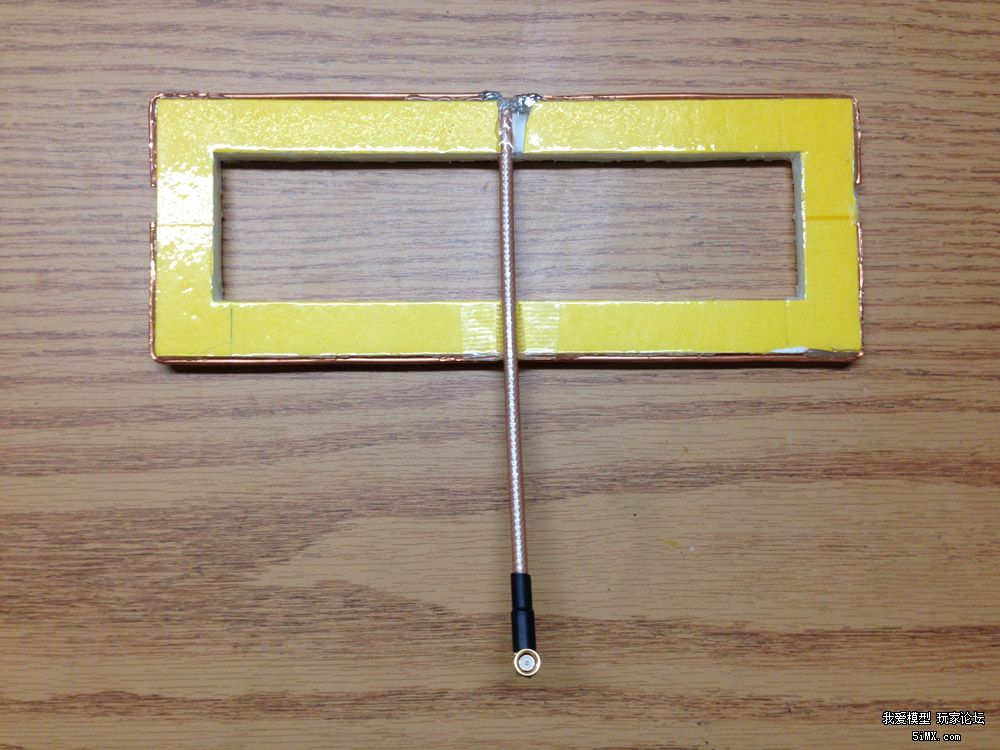

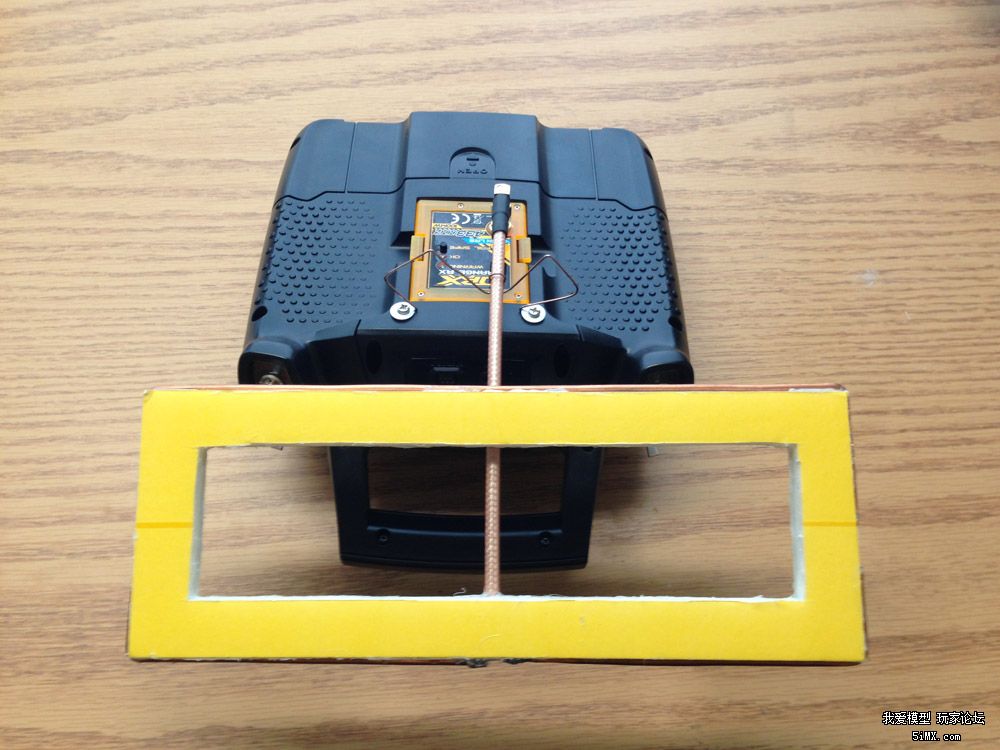

Done!


实测飞行,30m高度约3km的距离,距离理想10km差得比较远。
分析主要原因:
1. 泡沫板和热熔胶使频率偏移;
2. 关键部位长度不够准确;
3. 接收turnstile天线适合高飞(因为水平放置)。

接收端Turnstile天线

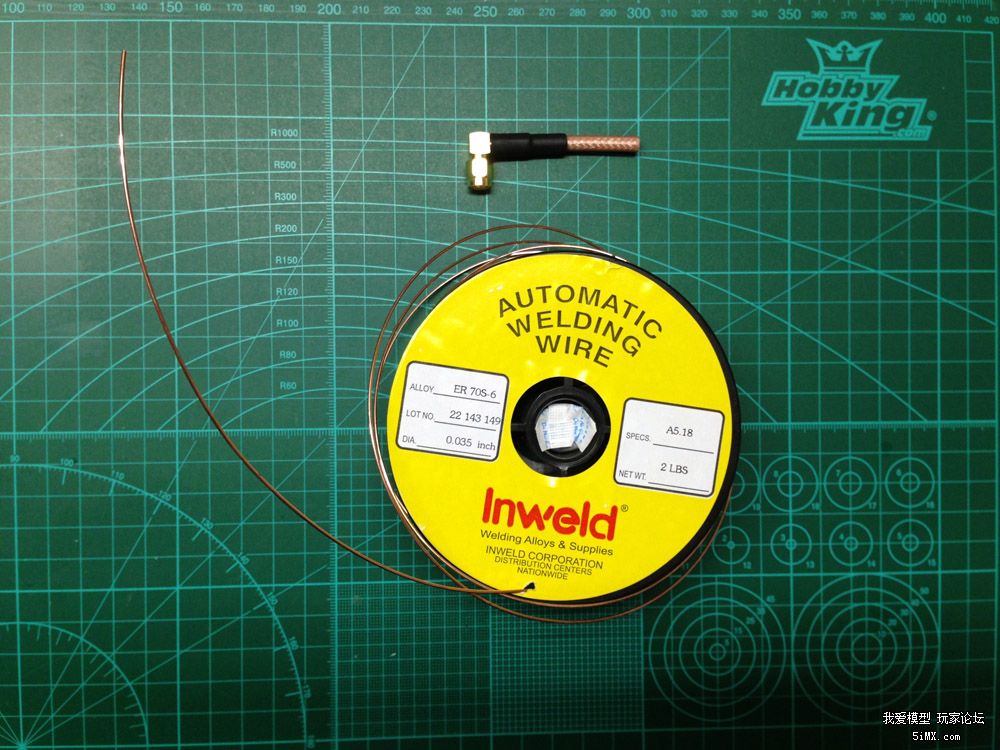

所需材料。0.8mm铜线,同轴线。

所需材料。0.8mm铜线,同轴线。

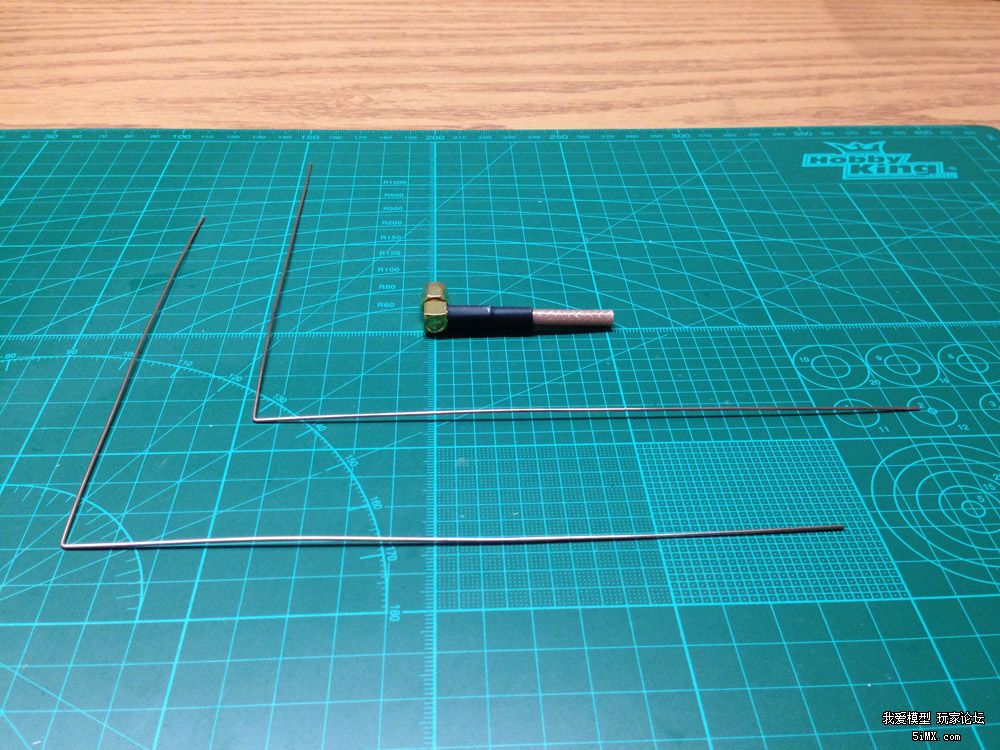

量好长度弯好。精度非常重要。每个90度都是一长一短

量好长度弯好。精度非常重要。每个90度都是一长一短。


Done!

Done!

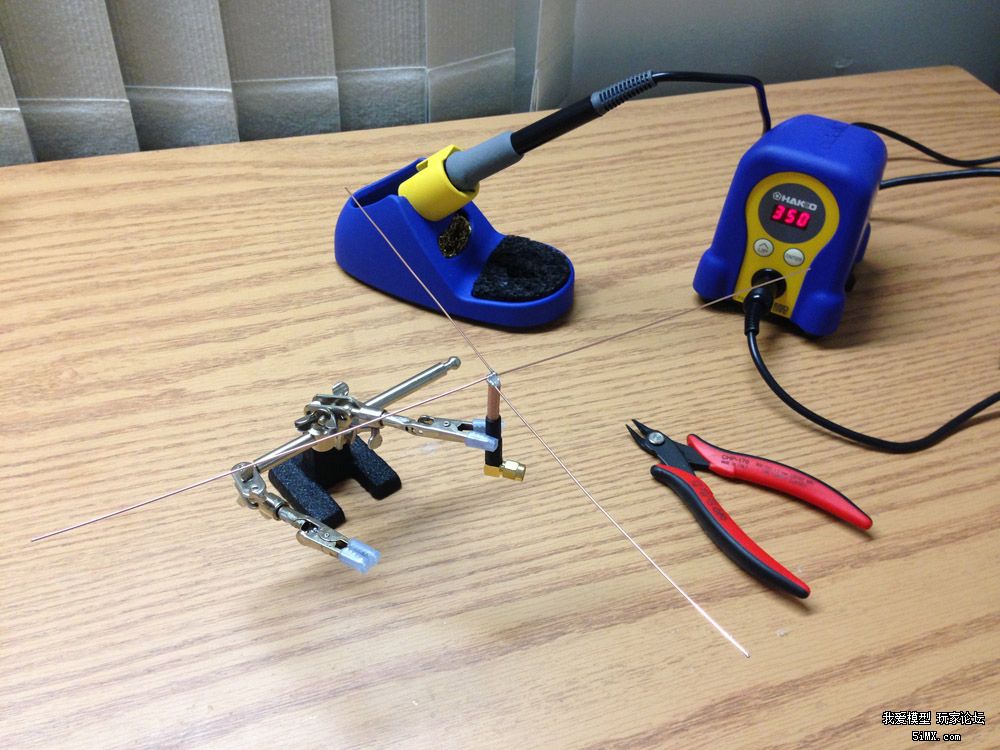

一个90度连信号线,一个90度连屏蔽网

一个90度连信号线,一个90度连屏蔽网。

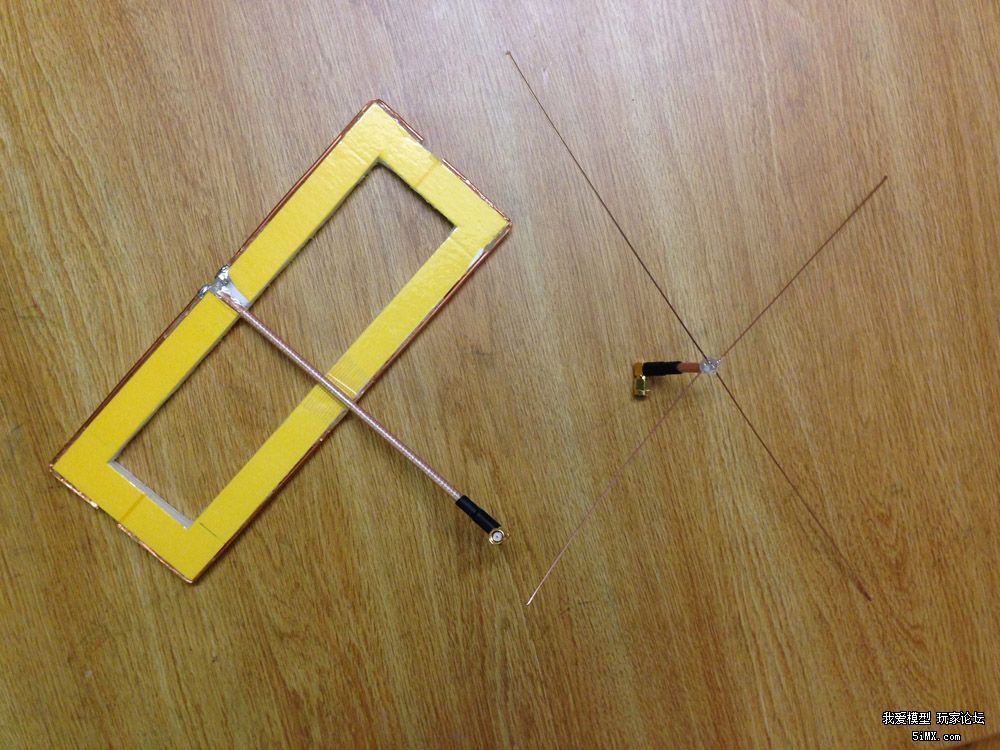

发射和接收天线

发射和接收天线。

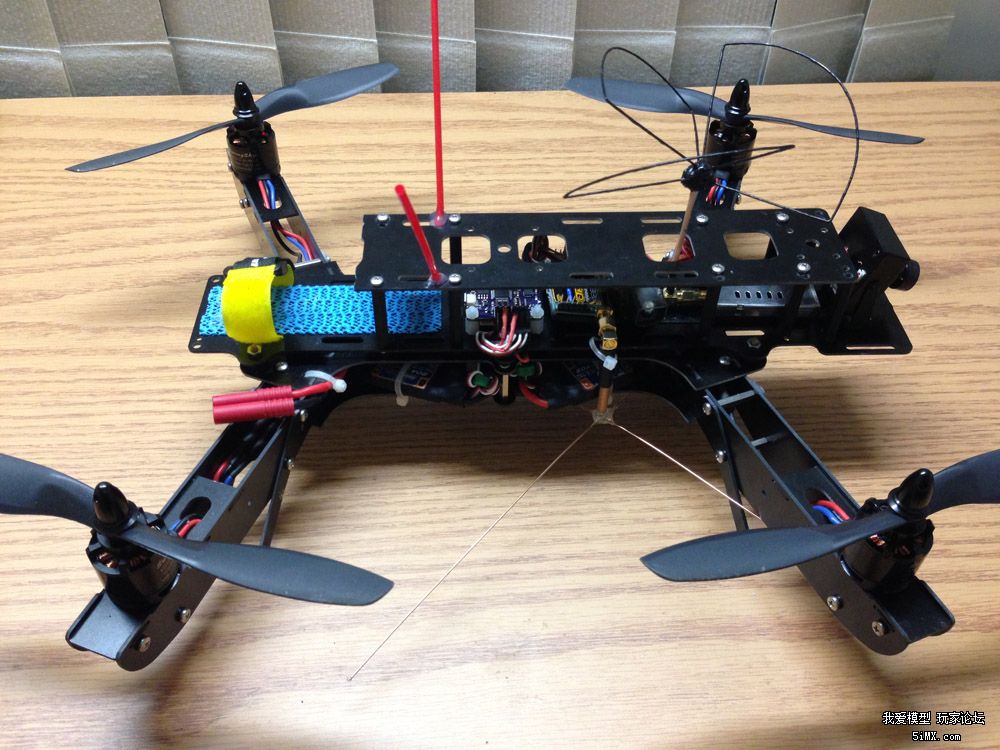

天线安装。

天线安装。
