DIY索尼电子快门线教程

来源:上海航拍     作者:杭州航拍     发布时间:2015-01-18 20:28    已经有:人看过

一直想把rx100m2送上天,苦于红外快门可靠性不满意,tb上成品电子快门又太贵1xx,于是自己动手diy了一个,比较简单,所以过程没有记录,需要一点焊工和单片机基础就行。基本组成就是:电子开关+继电器+通用快门线,所以理论上可以搞成通用接口,随便换第三方快门线。插到遥控上指定一个两段开关就开以完成对焦和拍照,录像过程中还能抓拍,支持b门。

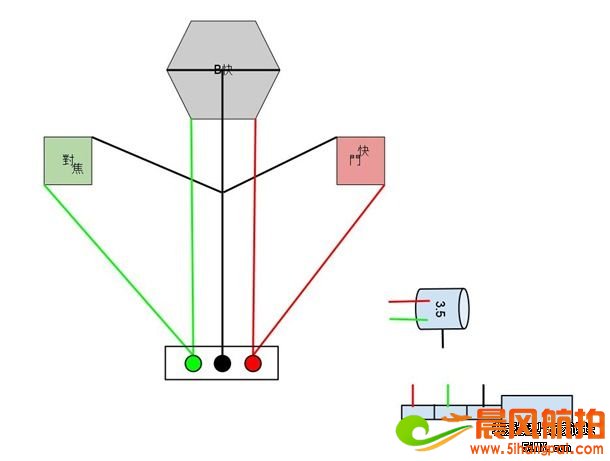

源程序和电子开关制作上面链接都有了,完事接一个5v继电器,把通用快门线接到继电器上,最关键的快门接线图如下:

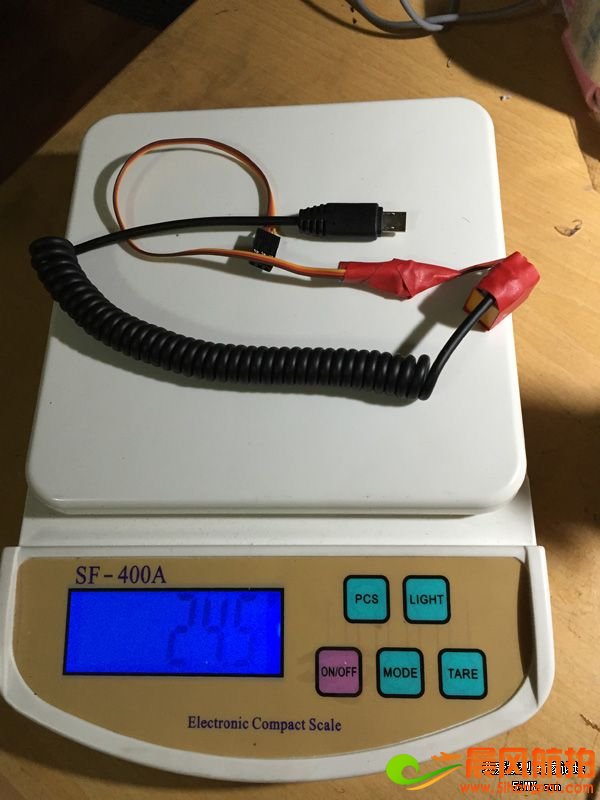

手上正好有几个电容,于是电源输入端并220uf电容,继电器处并上个瓷片电容,完成后打胶、捆上3m电工胶布,一共24.5g,满意的重量。






接收机实验,rx100m2和a7成功抓拍!感谢bassam测试。
