长航时8轴多旋翼航拍无人机成品销售

来源:晨风影像科技     作者:宁波航拍     发布时间:2015-04-30 23:51    已经有:人看过

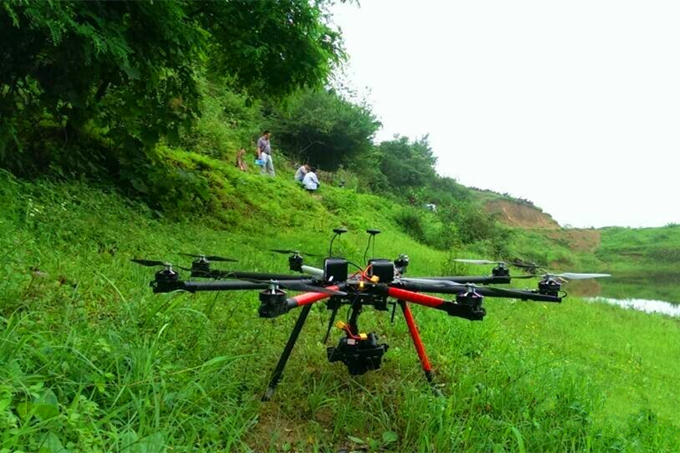

八轴多旋翼航拍无人机实物图

图一:八轴多旋翼航拍无人机

一、产品简介

1. 长航时八旋翼无人机是晨风航拍自主研发的航拍专用无人机。该机型主要特点是飞行时间长,轻便简约的设计,使用便捷维护简单,大大降低使用成本。可装载专用的GH3、GH4、5D云台、摄像、数字图传等设备,可实现测绘应用、空中动态侦查、安全监控、摄影航拍等多用途功能。也可根据用户需要,改装定制云台和飞控,飞控可支持多种接口,可按客户要求机型修改。

2、飞机技术指标

序号No.

技术参数Technical Index

八旋翼

1

轴距

1450mm

2

旋翼长度

18~24

3

飞机尺寸   (带旋翼折叠)

400*360*305mm

4

重量

9.5

5

载重

15

6

抗风能力

5级

7

最大起飞重量

26

8

动力系统

锂聚合物电池

9

飞行时间(电池充满)

30min

10

飞行半径

5公里(根据电台选配)

11

飞行区域

不受海拔限制,高低海拔均可

13

最高飞行速度

70公里/小时

13

适合飞行区域

平原、高原


最大飞行高度

2500米


起降方式

自主起降或手动起降


工作温度

-10~40℃

3.各部件介绍
3.1机体

机体由脚架、中心板、机臂、电机座等组成,主要制作材料为碳纤维板、碳纤维板、经过CNC加工的航空铝制品件。碳纤维主要是由碳纤维组成的一种特种纤维,其含碳量随种类不同而异,一般在90%以上。碳纤维具有一般碳素材料的特性,如耐高温、耐摩擦、导电、导热及耐腐蚀等,但与一般碳素材料不同的是,其外形有显著的各向异性、柔软、可加工成各种织物,沿纤维轴方向表现出很高的强度。碳纤维比重小,因此有很高的比强度。

碳纤维是由含碳量较高,在热处理过程中不熔融的人造化学纤维,经热稳定氧化处理、碳化处理及石墨化等工艺制成的。碳纤维是一种力学性能优异的新材料,它的比重不到钢的1/4,碳纤维树脂复合材料抗拉强度一般都在3500Mpa以上,是钢的7~9倍,抗拉弹性模量为23000~43000Mpa亦高于钢。因此CFRP的比强度即材料的强度与其密度之比可达到2000Mpa/(g/cm3)以上,而A3钢的比强度仅为59Mpa/(g/cm3)左右,其比模量也比钢高。

电机座,电机座采用经过CNC加工的航空铝制品,制造精度高,与电机结合紧密,防止电机与桨的震动在电机座上产生晃动,影响飞机飞行性能和飞机整体安全性。电机座还具有散热和一定的防水功能,电子调速器工作期间会产生大量的热,如果不及时散热,可能会导致电子调速器因过热而烧毁。防水功能防止飞机在高湿度条件下电调短路或其他故障引起飞机不正常工作,保障飞行安全。

机臂与中心板连接部分采用我公司最新研制的快拆结构,方便飞机进行折叠操作,使飞机准备时间大大缩短,相比国内其他公司的快拆结构,我们的结构重量是最轻的。

3.2电机
电机使用国产高性能7015电机

3.3设计要点
专门为高端多旋翼/UAV系统设计的28级无刷马达
基于成熟的TE-MR技术,但全新设计所有部件
第二代定子设计,沿用顶级0.2mm原材料,提升了马达效率
内阻更低的绕线,长时工作温度显著降低
定子可拆卸,便于维护
采用Over-sized进口轴承,很好地控制噪音,超常寿命
短出轴设计
优化的星型外观,精密二次加工,美观和精度兼备
高精度转子,两面动平衡,将共振减到业界最低
新增定子护盖设计,保护出线。
多套安装孔设计,兼容多种机架
加长硅胶引出线,便于安装
激光刻字,彰显档次,并刻有出厂序列号。
富的配件,即可直接固定专业螺旋桨,也可以使用传统螺旋桨
提供动力型和续航型两种配置,满足不同飞行需求
配合全新螺旋桨,可达到最佳工作效率

3.4性能
RPM/V (KV): 370
重量(不带线): 343g
直径: 70mm
长度: 40mm
轴直径: 4.0mm, 8.0mm
安装孔位间距: 30mm/30mm
槽位、极数: 36
空载电流 @10V: 1.8A
内阻: 53mOhm
巡航功率[8分钟]: 608W
瞬间电流[15s]: 67A
尖峰功率[15s]: 1500W
螺旋桨:使用2055碳纤维正反螺旋桨,采用进口碳纤维材料,重量轻、强度高、耐腐蚀。
电子调速器:使用国内名牌电子调速器

3.5产品特点:
1、 采用运行频率高达24MHz的高性能CPU,拥有更出色的低速性能、更为细腻准确的油门精度、更为迅捷的油门响应和更出色的马达兼容性;
2、 全部采用最新一代的功率管,内阻更低,耐冲击电流能力更强;
3、 微处理器采用独立的稳压IC 供电,具有更好的抗干扰能力;
4、 完美的定速和缓启动机能,直升机玩家的理想选择;
5、 更为完善的刹车机制和启动模式,兼容固定翼和直升机;
6、 具备“输入电压异常保护/电池低压保护/过热保护/油门信号丢失保护”等多重保护功能,延长电调寿命;
7、 内置BEC输出电压可以通过软件调节,在5.25V和6V之间切换(150A除外);
8、 可配合多种编程设定卡(注:选配件)使用。参数编程简单直观;
9、 通过专业液晶显示编程盒上的USB接口进行电调软件升级,让电调永远具有最新的功能。
10、具备完整的自主知识产权,产品可持续升级更新;

4:购买方式

可直接拨打电话订购,由于该机型属于客户定制类型,需要15个工作日装配调试后交货,订货需提前。订购电话:181-2129-3230
