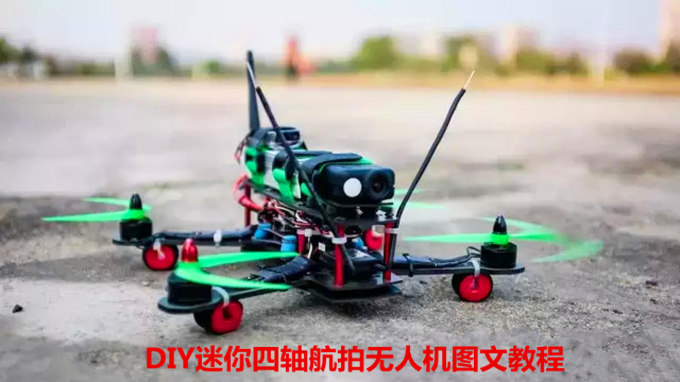

DIY低成本超小型四轴穿越无人机图文教程

来源:苏州航拍     作者:常熟航拍     发布时间:2015-05-28 18:07    已经有:人看过

DIY四轴航拍无人机教程

多轴飞行器里面有个轻量级的种类叫穿越机 由于体型小巧,可以在后花园树丛里自由穿梭,穿越机由此而来。近段时间开始火起来,一般穿越机轴距在240-280mm 有些用290 330的六轴机架,考虑到自己第一台穿越,决定用轴距280mm机架搭配2204电机、CC3D飞控。
准备的素材:

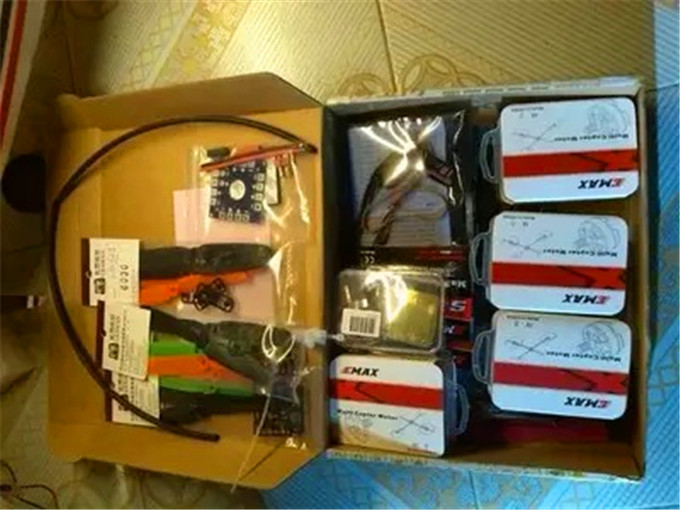

银燕2204电机x4 银燕12A电调x4 CC3D飞控

银燕2204电机x4 银燕12A电调x4 CC3D飞控

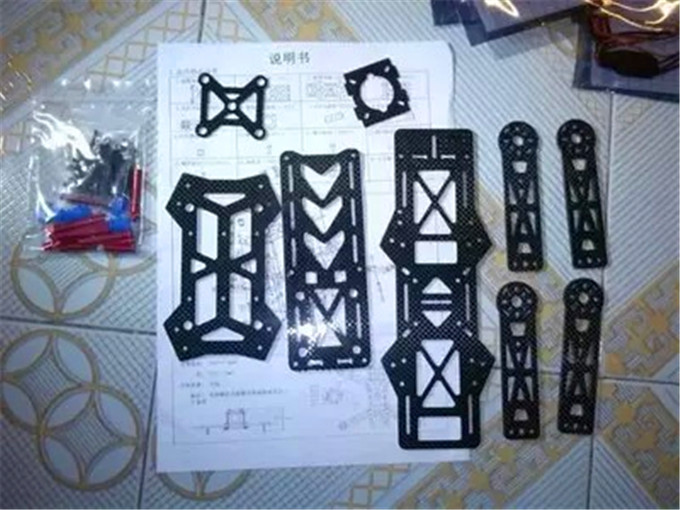

QAV280纯碳纤机架

QAV280纯碳纤机架

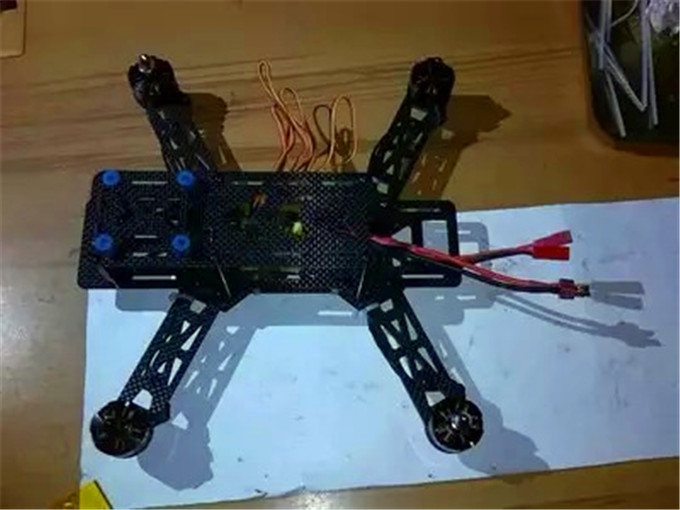

装机过程图

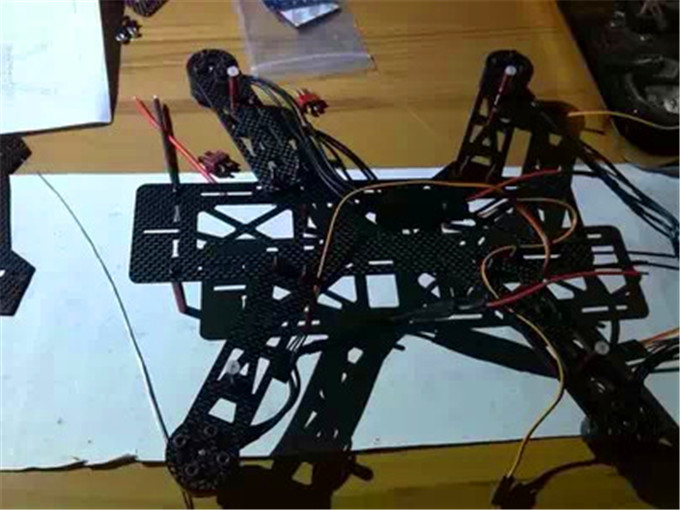

装机并不复杂 电机与电调并联焊接起来就好

安装CC3D飞控

安装CC3D飞控,整理布线 并联两个jst插头 留作图传和LED灯用

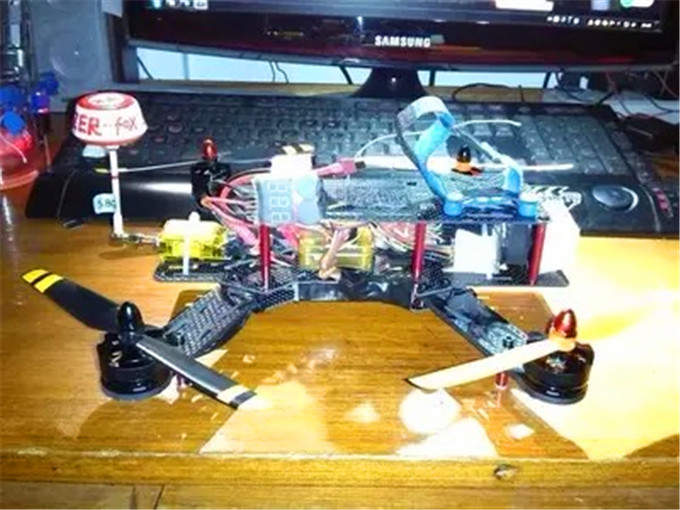

安装好的无人机

安装好后的样子 搭载5.8G200毫瓦图传+700线摄像头 直线距离630米出现雪花

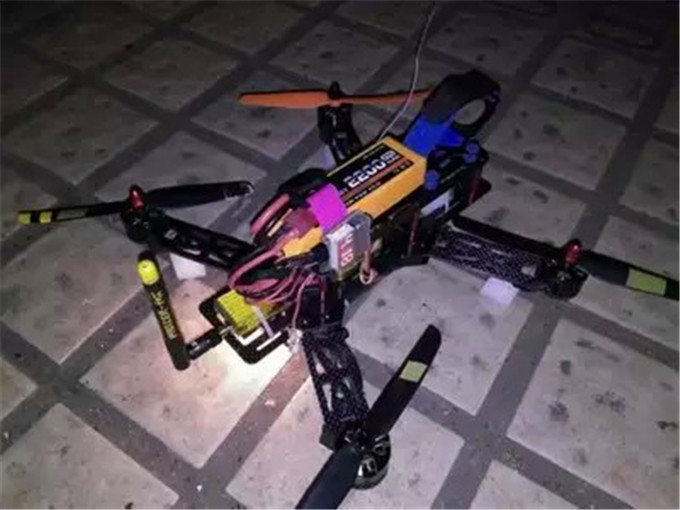

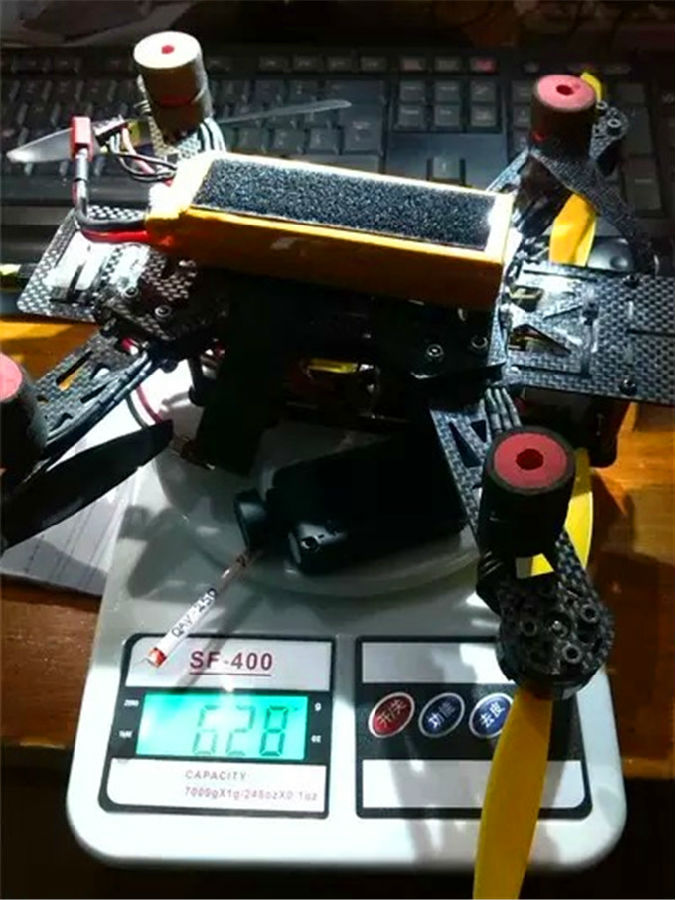

无人机称重

全重630克

无人机试飞

场外飞起

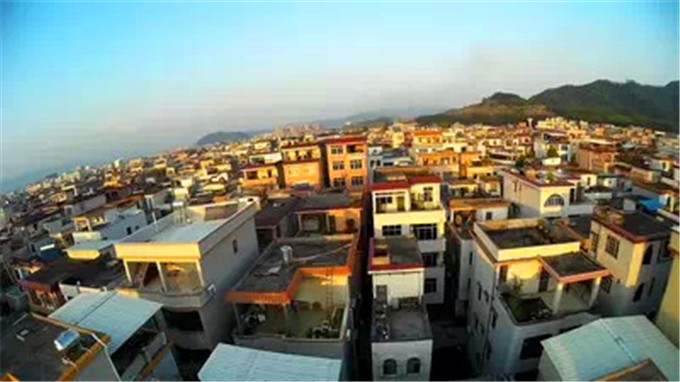

拍摄照片截图

小巧方便携带,自家楼顶也可以飞
