无人机航拍三维测绘处理教程

来源:上海航拍     作者:杭州航拍     发布时间:2015-04-02 22:46    已经有:人看过

无人机航测是无人机航拍应用的一大热门话题,在网上也有很多讨论了,现在讨论的更热门的是无人机三维航测。其实三维航测和平面航测没有多大的区别,关键是后期处理,今天晨风小编就把三维航测的教程奉献给大家,朋友们看了好的话请记得转发传播,让更多的朋友收益:

本次教程要用到的处理软件是:PIX4D mapper。

Pix4Dmapper(原为Pix4UTV)是瑞士Pix4D公司的全自动疾速无人机数据处理软件,是目前市场上独一无二的集全自动、疾速、专业精度为一体的无人机数据和航空影像处理软件。无需专业知识,无需人工干涉,即可将数千张影像疾速制造成专业的、准确的二维地图和三维模型。

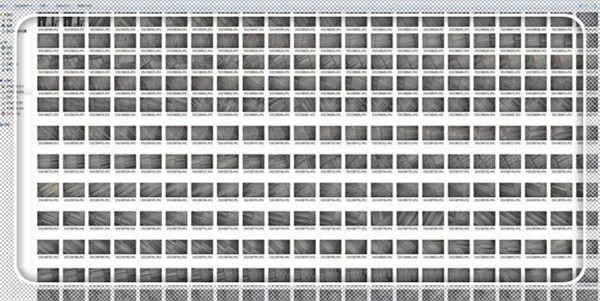

图一:导出照片


第一步:如上图,导出照片,照片好几百张,还好电脑新配的,运行起来还不算太吃力。看论坛里群友用的拼图软件都不太给力,决定用个专业的软件处理试试。

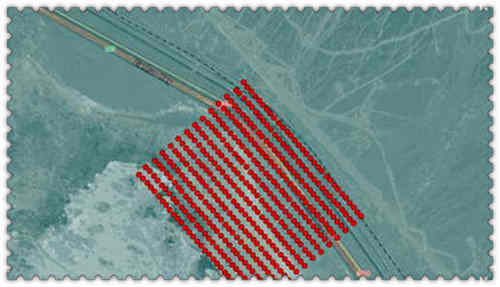

图二:导出pos信息

POS信息可以从飞控里导出来,删除了一些姿态不太好的照片看起来还不错。进入无人机处理软件,将地面控制点数据输入到电脑,

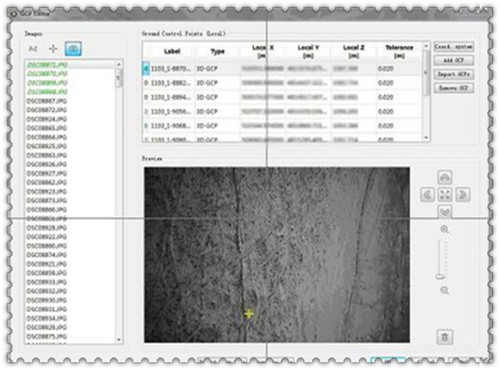

图三:Pix4dMapper处理界面1

图四:Pix4dMapper处理界面2


然后的事情就交给电脑来做了,可以先睡一会去了。终于弄出来了,先来个全图,看起来效果不错。

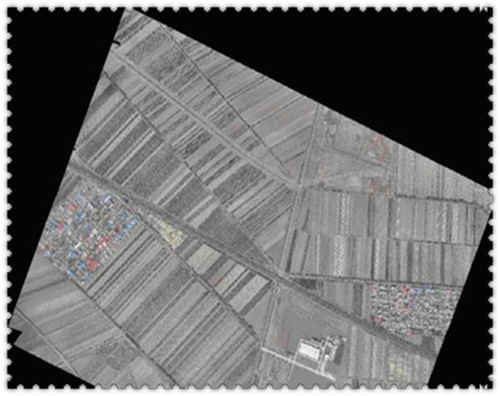

图五:合成平面图


再来个细节的

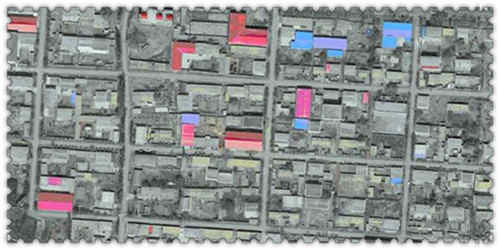

图六:合成平面图2

当然了光拼个图片还不够要是有个三维的那就更专业啦嘿嘿

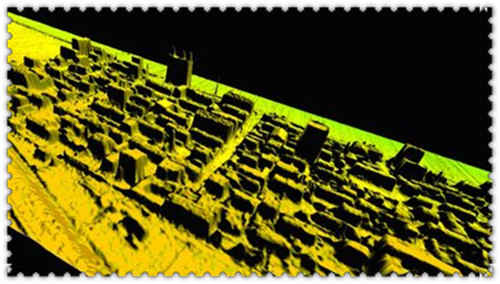

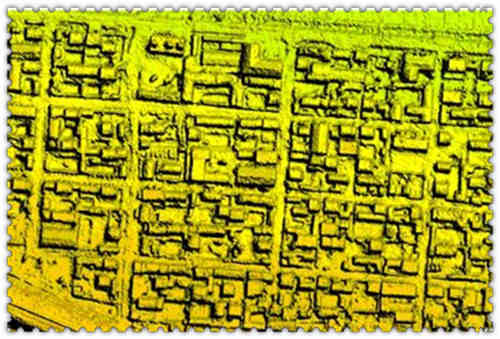

图七:三维立体航测图

房子的细节也都表现出来了,再来个3D的图。用这个软件是不是很简单呢。


如果您需要查看更多晨风三维航测案例请点击:http://www.5ihangpai.com/anli/sanw/
