REMZIBI-开源OSD参数介绍及测试视频

来源:苏州航拍     作者:杭州航拍     发布时间:2015-04-05 17:46    已经有:人看过

REMZIBI-OSD中文界面,它只是一个OSD视频叠加系统,没有飞控板,如果不想让飞机在天上自主飞行,只是想看屏幕自己来操作飞机的,是个不错的选择。

主要功能:
- 纬度(格式DDMM.MMMM或DD.DDDDDD可以选择)
- 经度(格式DDMM.MMMM或DD.DDDDDD可以选择)
- 速度(公里/ m或/ H可以选择英里)
- 海拔(米或英尺)
- 回航方向(动画动画箭头或其他任何由用户定义)
- 回航到起飞点的距离(米或英尺)
- 卫星数量
- 视频电池电压(个别规模和校准)
- 主电池电压(个别规模和校准)
- 飞行计时器
- 计量单位(米/秒或英尺/秒)
- UTC时间
- UTC日期
- 远程器,ADC,atitude报警,(个别规模和校准)batterys电压- 32静态显示的独立图形字符的符号
,可配置
- 经过检测0可配置X秒的速度,显示海拔高度,距离,速度最大值,函数的可关闭
- 6 ADC通道使用任何额外的传感器,每个CA单独校准和报警设定,配合任何额外的传感器和模拟输出(
RSSI的,空气压力,电流传感器

技术数据:
- 支持视频: PAL NTSC 需经过软件进行转换设置
- 供电电源:2-3s锂电 (OSD主板电压 5V)
- 视频电压测量中范围0 - 15V
- 电机电压测量中范围0 - 30V
- 通用ADC的测算范围。
- 距离单位 米,英尺 默认米制单位
- 视频信号 - 标准PAL或NTSC 出货默认是PAL
- GPS刷新速度 5HZ 工作电压 5V

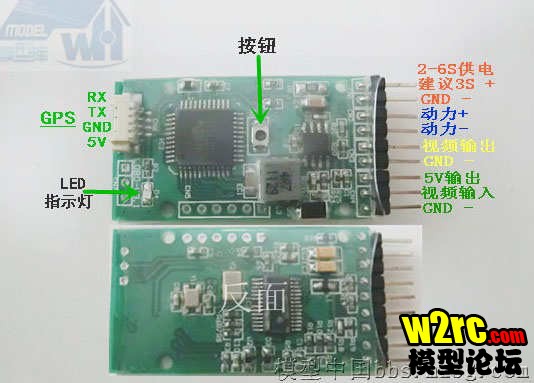

按钮的功能:
- 保存位置(短按)(起飞点初始化 所有数据归零)
- 视频模式改变(NTSC或PAL)按住1秒左右按钮
- 按下并按住电源按钮,进行通信【刷机模式】


飞行视频欣赏:

特别提示:

任何正负极反接行为均会导致模块永久性损坏,此类损坏不在保修范围,请连接时务必认真仔细,正确连接各种线缆。必须确保你的摄像头制式和OSD制式对应,否则,OSD信息将无法被叠加显示!

相关经验推荐:“OSD找不到卫星”解决办法
