NAZA飞控搭配T14SG及R7008SB接收机使用教程

来源:航拍网络     作者:Caballer     发布时间:2014-05-12 21:12    已经有:人看过

写在最前面的话:建议新手或者刚换用futaba遥控器或者naza的用户,认真看看NAZA的说明书和14sg的说明书,条理清晰,言简意赅,多看说明书要少很多很多困惑。

具体链接在此:
naza说明书:http://download.dji-innovations.com/downloads/nazam-v2/cn/NAZA-M_Quick_Start_Guide_v1.22_cn.pdf
14sg说明书:http://bbs.5imx.com/bbs/forum.php?mod=viewthread&tid=873000&extra=page%3D1

今天选择大家比较常用的Futaba遥控器来做说明,尤其是T14SG(T8FG设置与T14SG基本一样,因为两款控软件如出一辙,区别仅在于T8FG不支持FASSTest制式)。

先说说T14SG如何用SBUS连接飞控。目前3.16的固件已经使NAZA支持包括R7008SB在内的众多Futaba SBUS接收机。以下用7008接收机作说明。

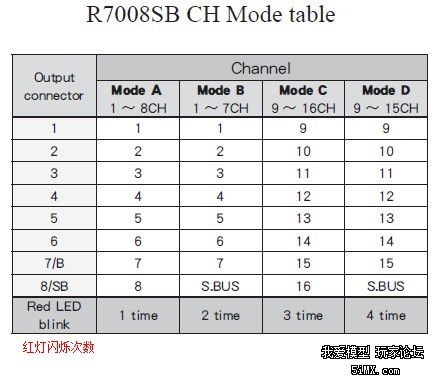

首先要在接收机上面选择工作模式,有四种可选,

1、Mode A 常规1~8通道(即不开启SBUS功能)

2、Mode B 1~7通道+第8通道SBUS

3、Mode C 9~16通道(SBUS也没有开启)

4、Mode D 9~15通道+第16通道SBUS

如果使用SBUS连接NAZA,推荐用Mode 4,如何选择呢?以7008接收机为例:

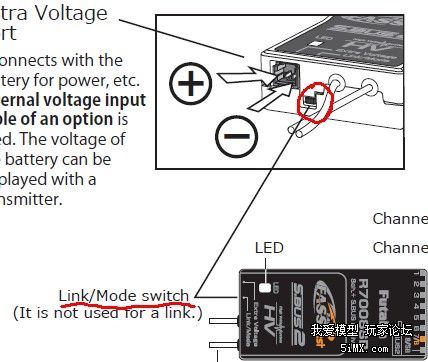

接收机上有一个Link/Mode switch按钮,此按钮不外凸,最好使用一个1.5mm的六角改锥去“戳”。首先接收机不通电,按住Link/Mode switch不放,给接收机上电(可以用一个带BEC的电调接在接收机上实现上电),上电后松开Link/Mode switch,此时,接收机的LED开始闪红色,LED闪的次数代表接收机的工作模式,一回闪一次,代表Mode A,一回闪两次,代表Mode B,以此类推。通过按Link/Mode switch来切换不同的模式,当出现连闪四次的时候,长按Link/Mode switch约3秒钟后松开,即完成模式选择,接收机LED会恒亮
图片说明:

然后,打开遥控器,通过触摸转盘进入LNK菜单,找到System项,进去,将第一行的参数照图片设置。

既:FASSTest-14CH SINGLE G  (如果不是7008接收机,那么这里只能选FASST制式)

之后,点击下面的LINK,遥控器进入对频状态,此时,给接收机上电,将完成对频,对频后接收机LED绿灯恒亮,否则,重复上述操作。

一切操作完成后,用一根NAZA飞控配送的3pin舵机线连接接收机和飞控,接收机一端连接在接收机的第8通道(7008接收机上面除了第8通道外,也可以连在SBUS2端口上面,二选一即可),飞控一端连接X2端口,至此飞控与接收机的连接完毕。

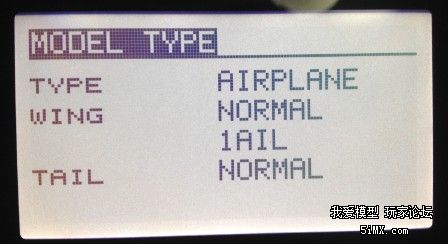

此后,要检查一下遥控器上当前模型的飞机类型,NAZA飞控要求设定在固定翼模式下,可在LNK项下的MODEL TYPE菜单中检查,设置要与下图相同:

现在开始在NAZA飞控上设置,飞控接电脑,开控,飞控上电,打开调参软件。

调参软件上,在“基础”项下的“遥控器”菜单中,选择D-BUS,先校正一下遥控器摇杆,然后检查A、E、T、R四个通道遥控器打杆后光标移动是否符合软件界面上的说明,如有不符合,点击反向即可。NAZA飞控使用SBUS连接接收机,各通道定义是固定了的,如下:
